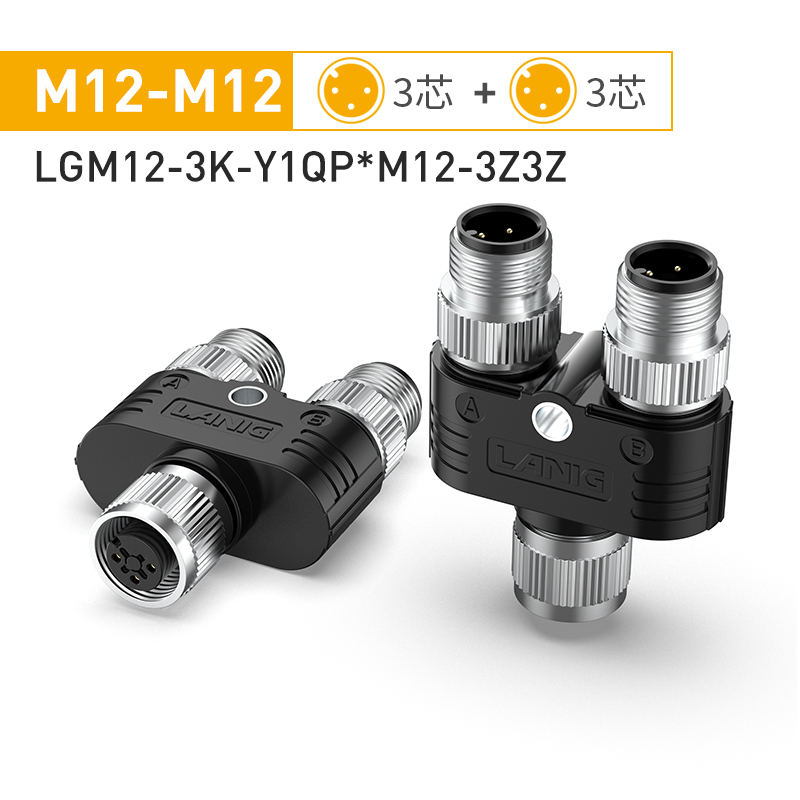

LGM12-K-Y1*M112-ZZY型分配器[屏蔽]

Description

M12孔式+M12针式&M12针式

Product PDF
Obtain samples +86-577-62759735
商务数据

 产品名称

M12-M12 Y型分配器[屏蔽]

产品遵循标

型号规格

LGM12-□K-Y1*M12-□Z□Z

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

10 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数                     3                   4                 5
额定电流(40°C)                                                           4A
额定电压                                       250V               60V
额定冲击电压                                      2500V               1500V
接触电阻                                                         ≤5mΩ
每件净重                                                         0.028kg
环境温度（运行）                                                    -25 °C ... 85 °C
技术特性
技术标准/规范                                          IEC61076-2-101 ；IEC60947-2
防插错编码                                                          A-编码
电涌电压类别                                                            Ⅱ
污染等级                                                            3
保护等级                                                     IP68防护等级
插/拔周期                                                          >100
扭  矩                                                         0.4Nm
接触件材料                                                CuZn黄铜/CuSn青铜
材料接触表面                                                          Au金
芯端材料                                                          PA66
外壳材料                                                          TPE
锁紧螺母                                                     铜H59  镀镍
屏蔽罩                                                      锌合金铸件
O型圈材质                                                          NBR
产品认证

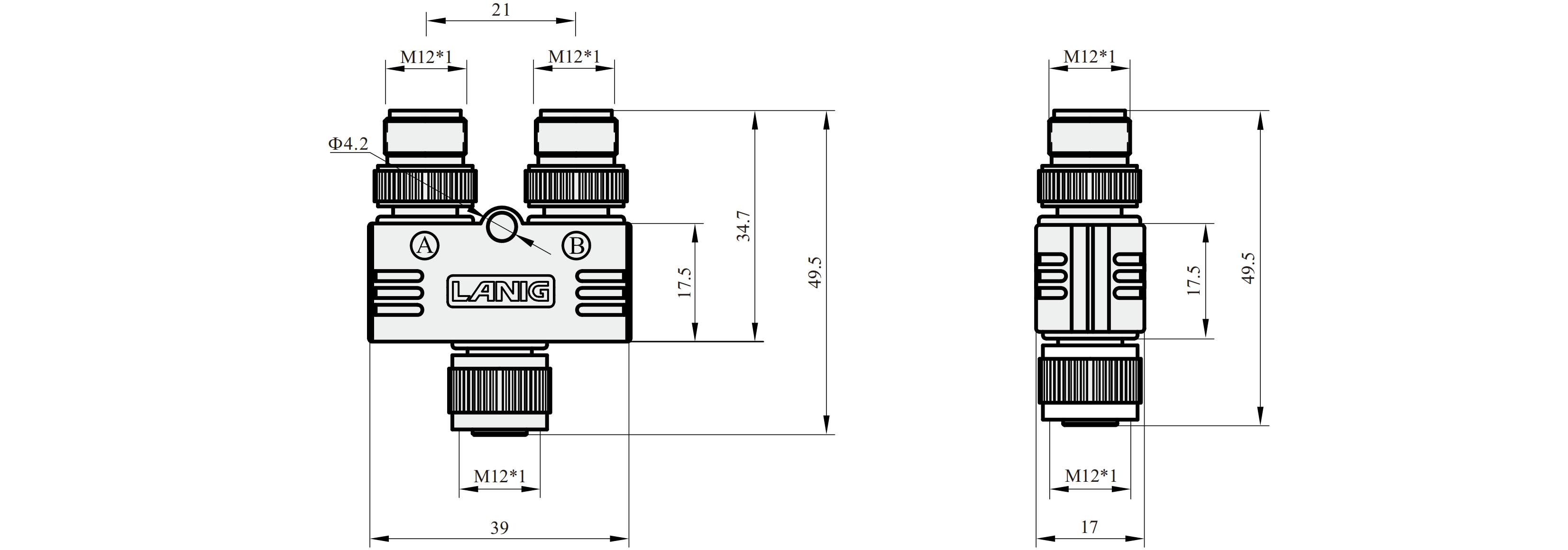

外观尺寸图

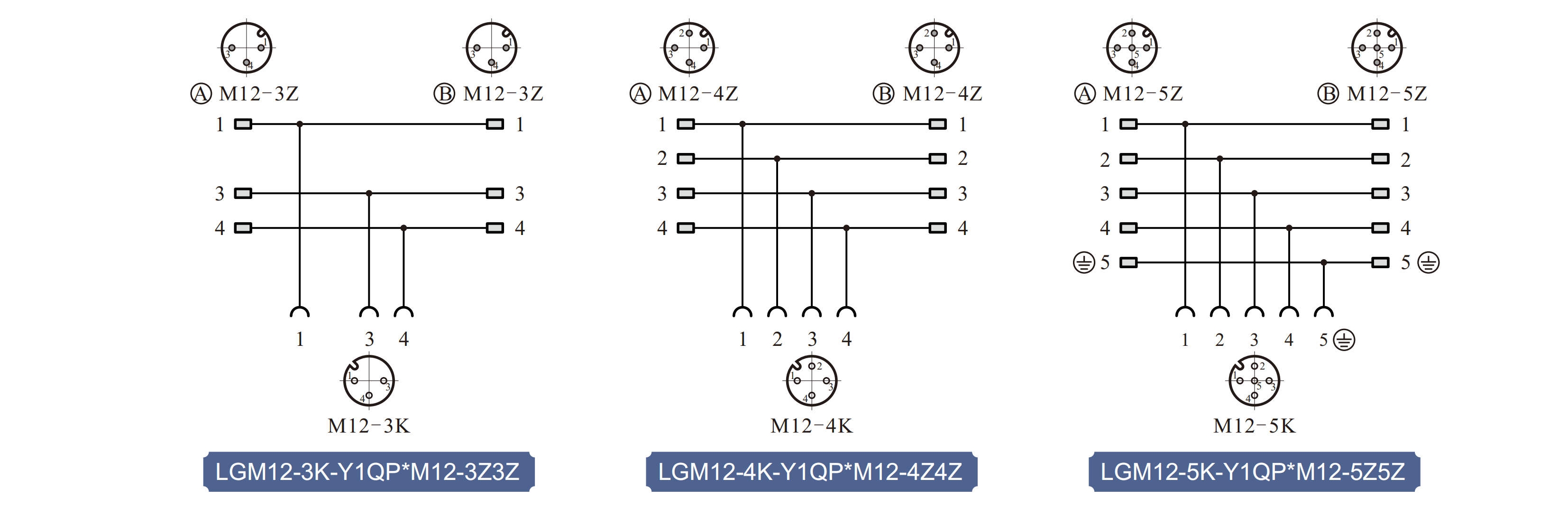

电路示意图
