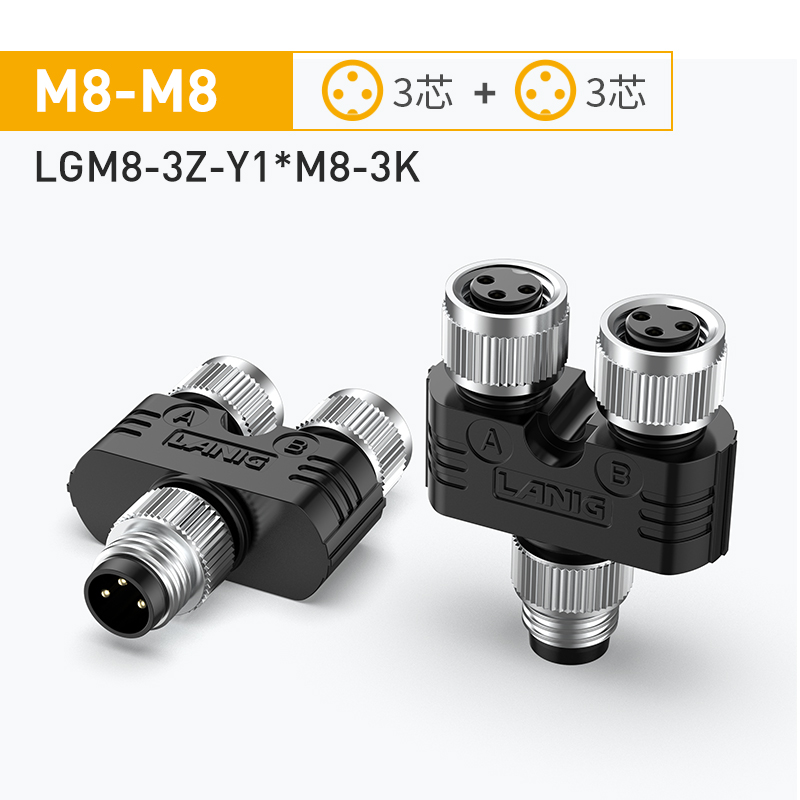

LGM8-Z-Y*M8-KY型分配器

Description

M8转M8M8针式+2个M8孔式

Product PDF
Obtain samples +86-577-62759735
商务数据

 产品名称

M8-M8 Y型分配器

产品遵循标

型号规格

LGM8-□Z-Y□*M8-□K

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

10 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数                             3                         4
额定电流(40°C)                                                           4A
额定电压                                                          250V
额定冲击电压                                                         2500V
接触电阻                                                         ≤5mΩ
每件净重                                                       0.028kg
环境温度（运行）                                                 -25 °C ... 85 °C
技术特性
技术标准/规范                                         IEC61076-2-104 ；IEC60947-2
防插错编码                                                         A-编码
电涌电压类别                                                           Ⅱ
污染等级                                                            3
保护等级                                                    IP68防护等级
插/拔周期                                                         >100
扭  矩                                                        0.4Nm
接触件材料                                                CuZn黄铜/CuSn青铜
材料接触表面                                                        Au金
芯端材料                                                       PA66
外壳材料                                                         TPE
锁紧螺母                                                    铜H59  镀镍
O型圈材质                                                        NBR
产品认证

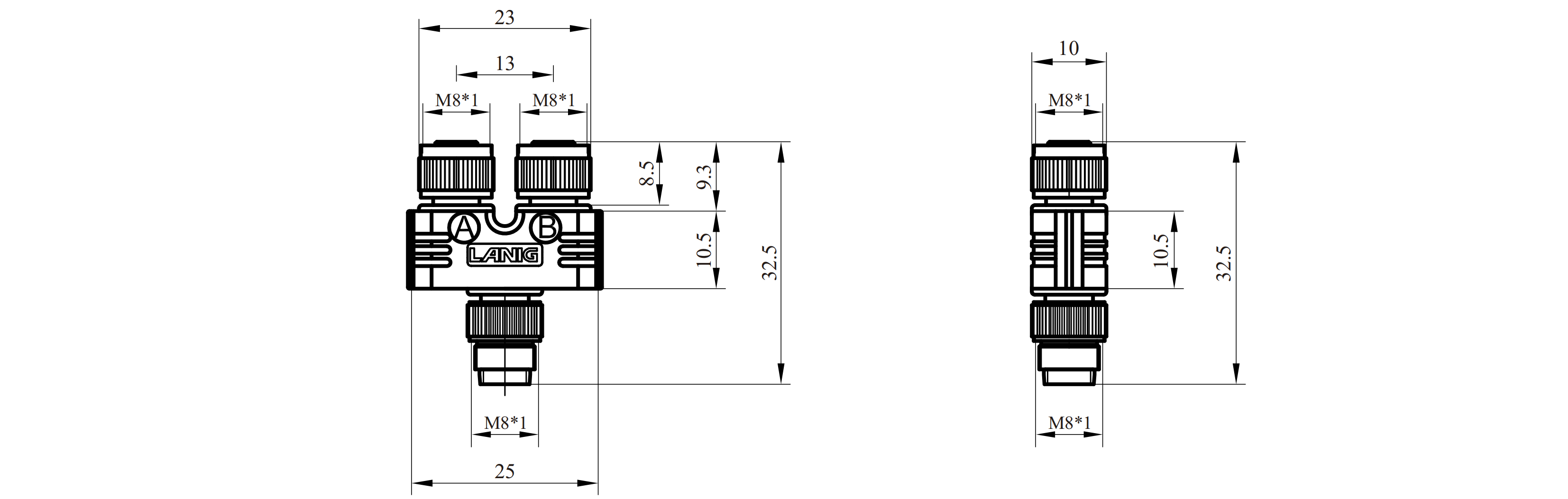

外观尺寸图

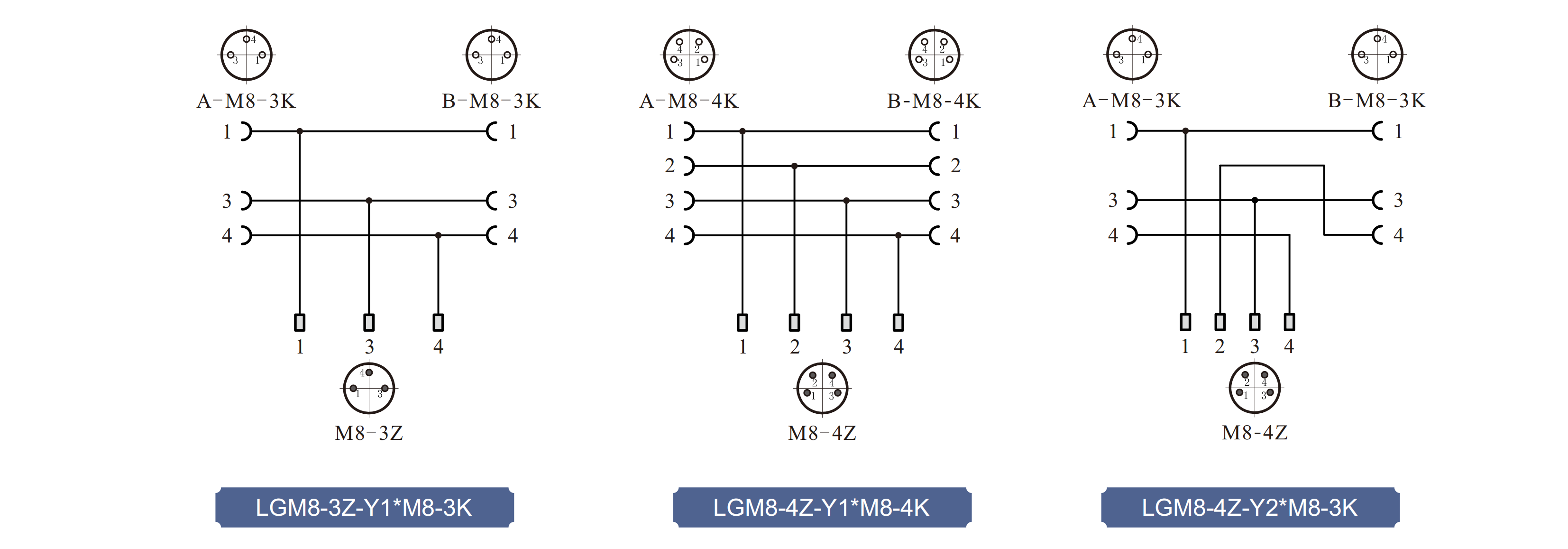

电路示意图
