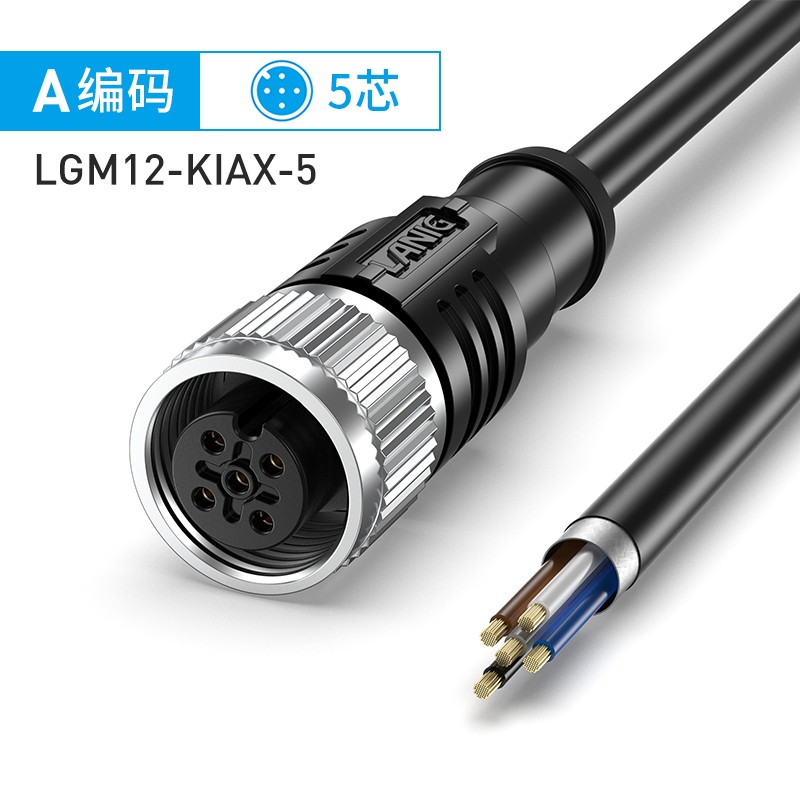

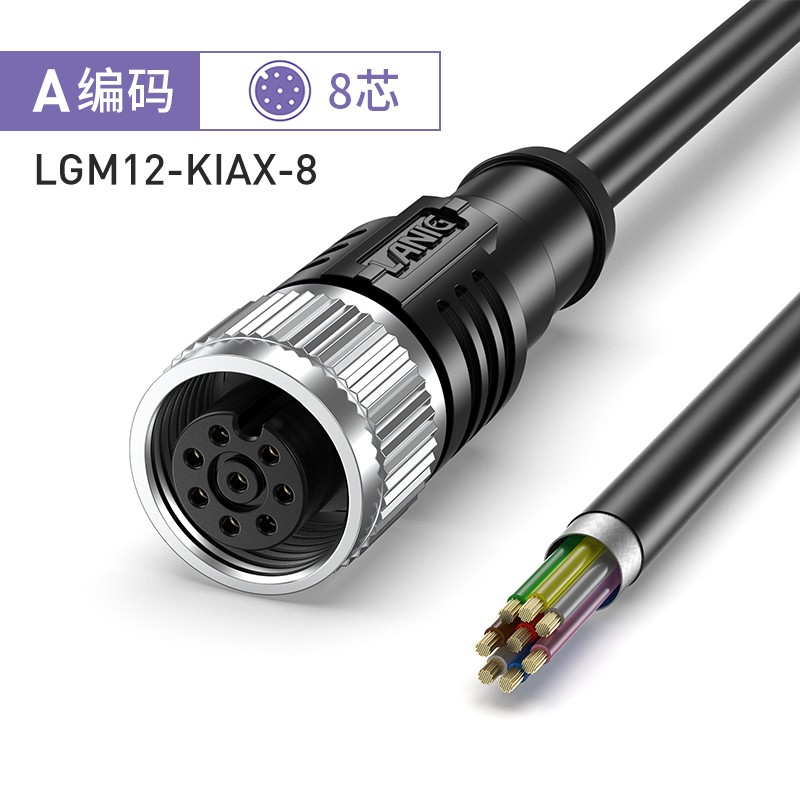

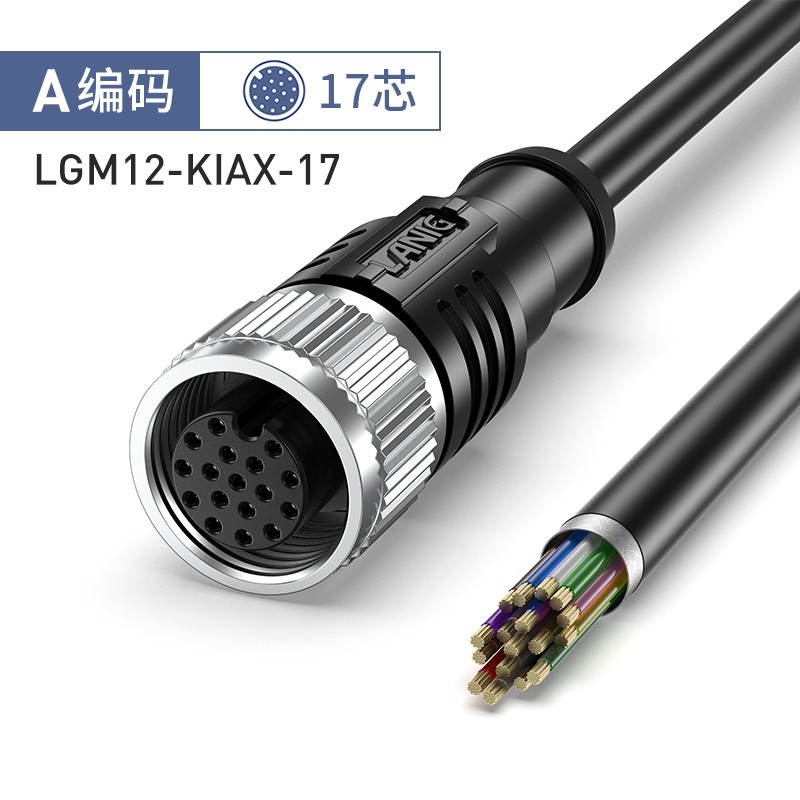

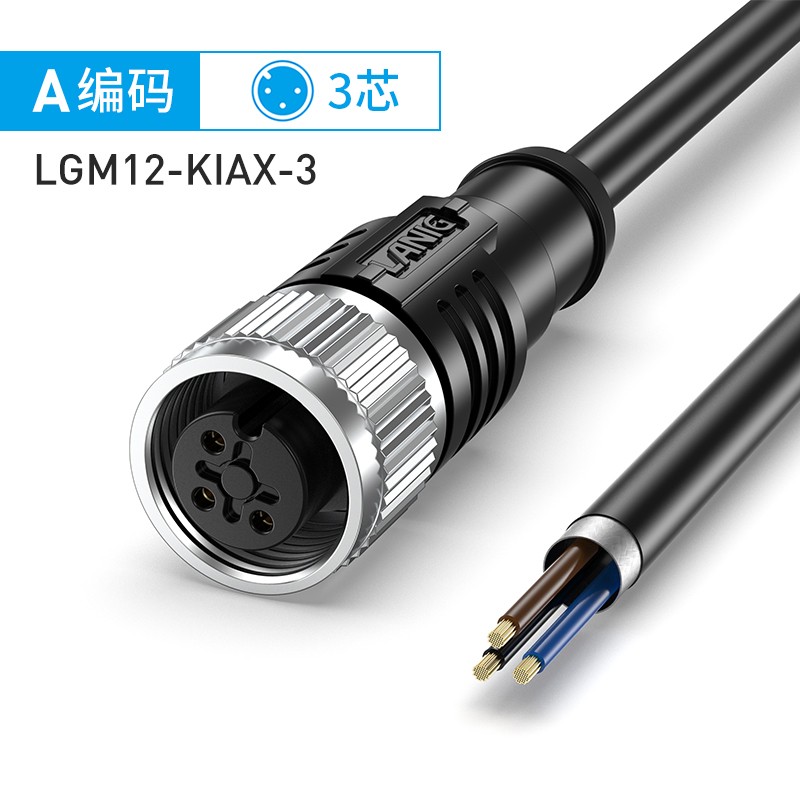

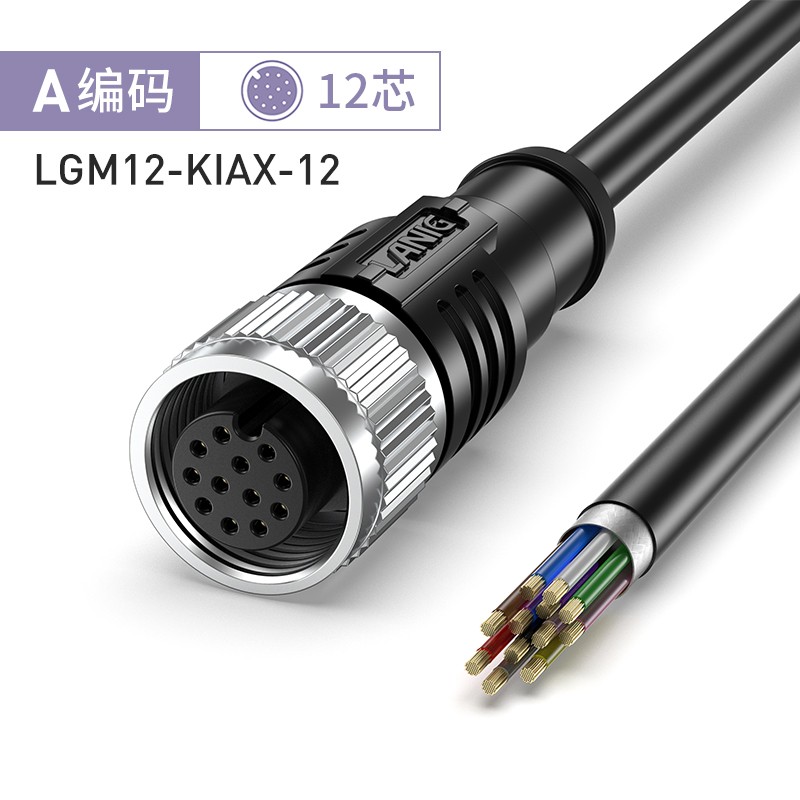

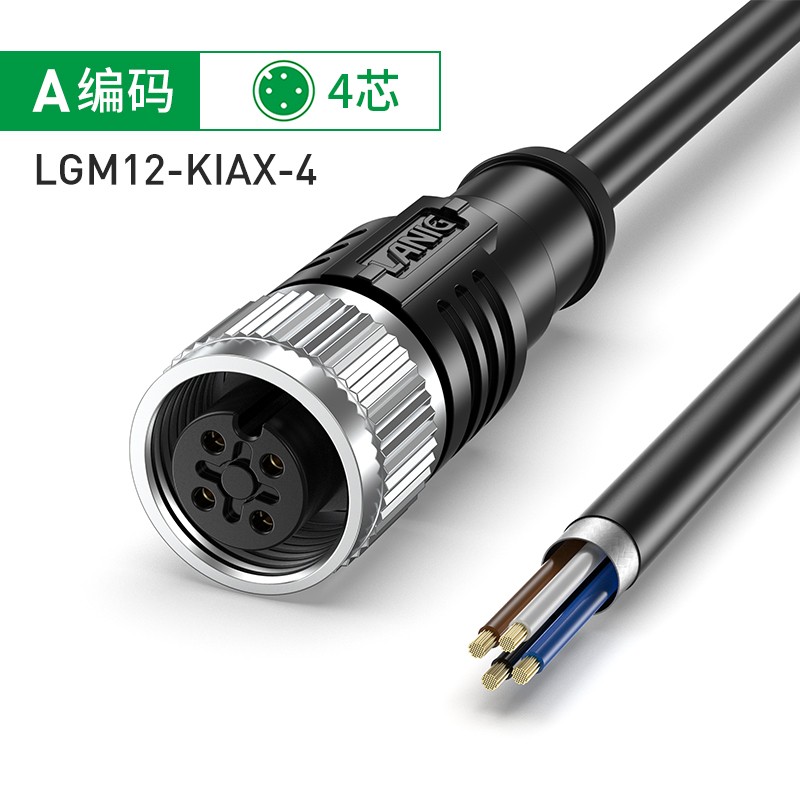

LGM12-KIA传感器/执行器电缆

Description

M12孔式直头A编码+自由出线端
传感器/执行器电缆
2m-PVC/PUR[Shielding]

Product PDF
Obtain samples +86-577-62759735
商务数据

 产品名称

M12传感器/执行器电缆(简称"M12连接器")

产品遵循标

型号规格

LGM12-KIA□-□□

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

1 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数          3          4           5              8        12           17
额定电流(40°C)                                 4 A            2 A               1.5 A
额定电压                  250 V        60 V            30 V               30 V
导线横截面        0.34mm2 [AWG22]           0.25mm2 [AWG24]     0.14mm2 [AWG26]
接触电阻                                                                   ≤ 5 mΩ
绝缘电阻                                                                  ≥ 100 MΩ
电缆长度                                                                     2.0 m
电缆自由出线端剥线长度                                                                     35mm
每件净重    0.090kg    0.093kg     0.095kg         0.115kg  0.126kg     0.145kg
环境温度（运行）                                                               -25 °C ... 90 °C
技术特性
技术标准/规范                                                  IEC61076-2-101 ；IEC60947-2
防插错编码                                                                 A-标准
电涌电压类别                                                                  Ⅱ
污染等级                                                                   3
保护等级                                                      IP65/IP68/IP69K防护等级
插/拔周期                                                                  ≥100
扭  矩                                                                  0.4Nm
接触件材料                                                                  CuSn
材料接触表面                                                                  Ni/Au
芯端材料                                                                  PA66
包胶材料                                                                 TPE
锁紧螺母                                                           铜H59  镀镍
O型圈材质                                                                NBR
线缆技术参数
芯     数          3          4           5              8        12           17
线缆护套材质                     PVC               PUR             PVC[Shielding]                 PUR[Shielding]
芯线横截面积          0.34mm2 [AWG22]           0.25mm2 [AWG24]       0.14mm2 [AWG26]
AWG 信号线                       22                      24                   26
护套颜色                                                                      黑色
芯线颜色                                                            详见《布线示意图》
绝缘电阻                                                             ≥100MΩ*km(20℃)
导线电阻                          ＜58Ω/km(20℃)    ＜78Ω/km(20℃)       ＜142Ω/km(20℃)
芯线结构          42/0.10±0.008mm            32/0.10±0.008mm        18/0.10±0.008mm
线缆外径 OD                           5.0±0.10         5.5±0.10 6.0±0.10    7.0±0.10
最小弯曲半径，固定式安装    22mm   23.5mm   25mm           48mm   70mm   85mm
最小弯曲半径，移动式安装    44mm   47mm   50mm           60mm   85mm  100mm
弯折次数                                        4000000              2000000
横向轨迹                                                                 10m
横向速度                                                                 3m/s
加速度                                                                 10m/s2
阻   燃                                                           符合DIN UL20549
无卤素                                                           符合DIN VDE 0472第815章
环境温度                                                         -40 °C ... 80 °C(固定式安装)
             -25 °C ... 80 °C(活动式安装)                     -5 °C ... 80 °C(活动式安装)
产品认证

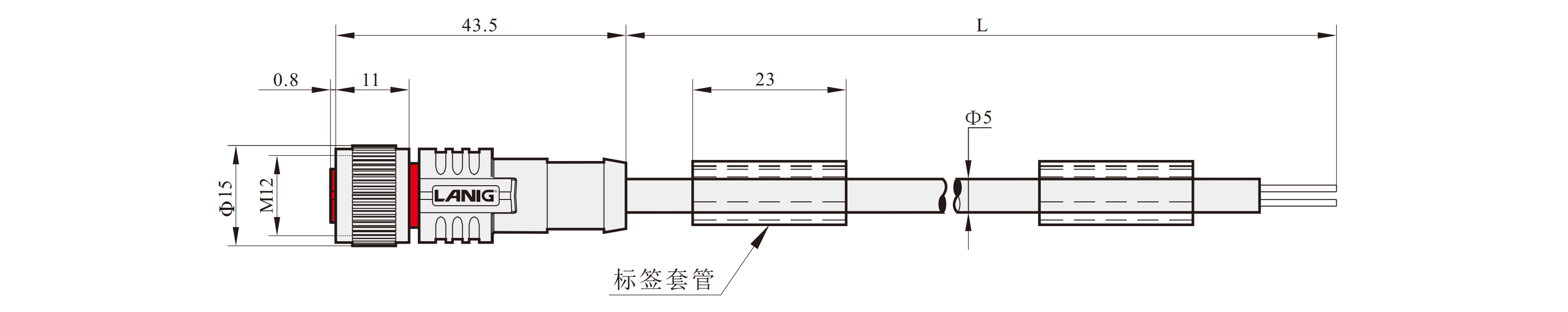

外观尺寸图



针位及布线示意图

A编码 孔位(1).png
