LGM12-ZLBP(1)
LGM12-ZLBP传感器/执行器电缆连接器

Description

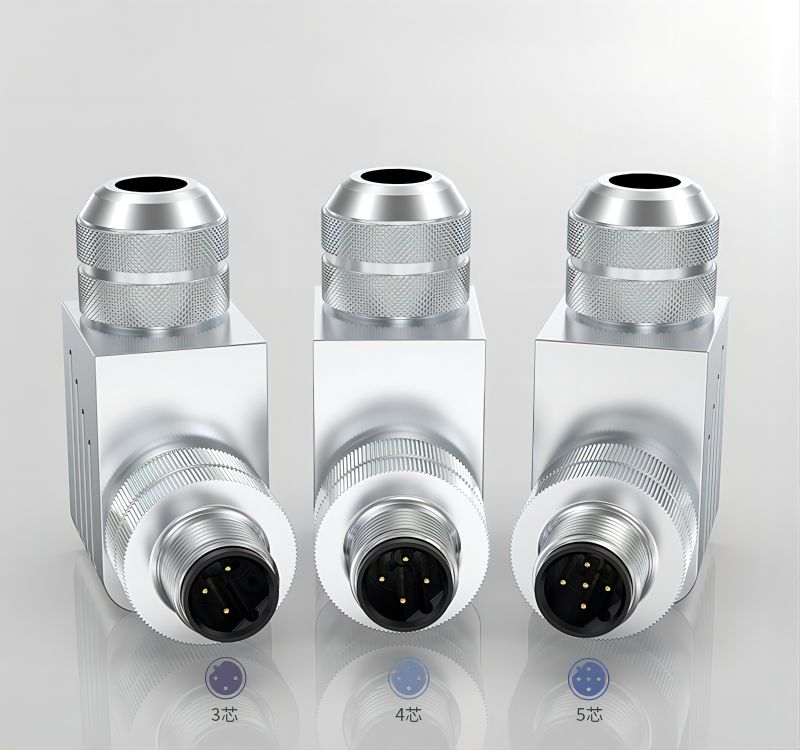

M12针式弯头B编码屏蔽PG9

Product PDF
Obtain samples +86-577-62759735
商务数据

 产品名称

M12传感器/执行器电缆连接器(简称"M12连接器")

产品遵循标

型号规格

LGM12-ZLBP□-□

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

20 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数                         3                     4                   5
额定电流(40°C)                                                                 4A
额定电压                                             250V                 60V
额定冲击电压                                            2500V               1500V
导线横截面(max)                                                             0.75mm2
AWG信号线(max)                                                             AWG18
接触电阻                                                             ≤ 3 mΩ
电缆直径                                       PG7[Φ3.0-6.5mm]       PG9[Φ4.0-8.0mm]
接线方式                                                            螺丝压接式
环境温度（运行）                                                     -25 °C ... 85 °C
技术特性
技术标准/规范                                           IEC61076-2-101 ；IEC60947-2
防插错编码                                                               B-标准
电涌电压类别                                                             Ⅱ
污染等级                                                             3
保护等级                                                      IP67防护等级
插/拔周期                                                         >100
扭  矩                                                        0.4Nm
接触件材料                                              CuZn黄铜/CuSn青铜
材料接触表面                                                           Au金
芯端材料                                                             PA
外壳材料                                                             PA
锁紧螺母                                                      铜H59  镀镍
O型圈材质                                                          NBR
产品认证



外观尺寸图



针位及布线示意图



零部件及组装示意图
