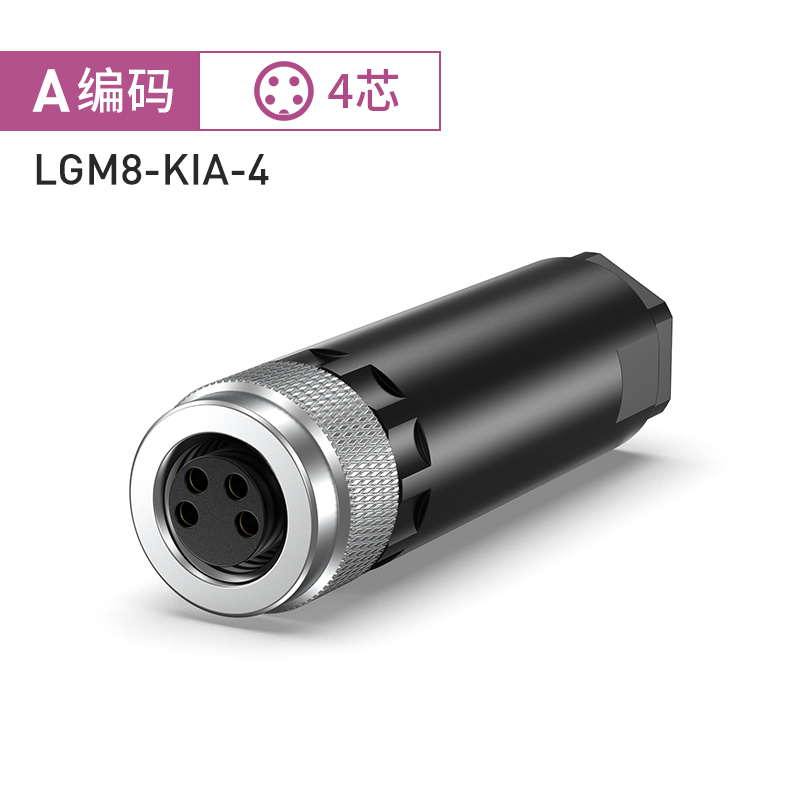

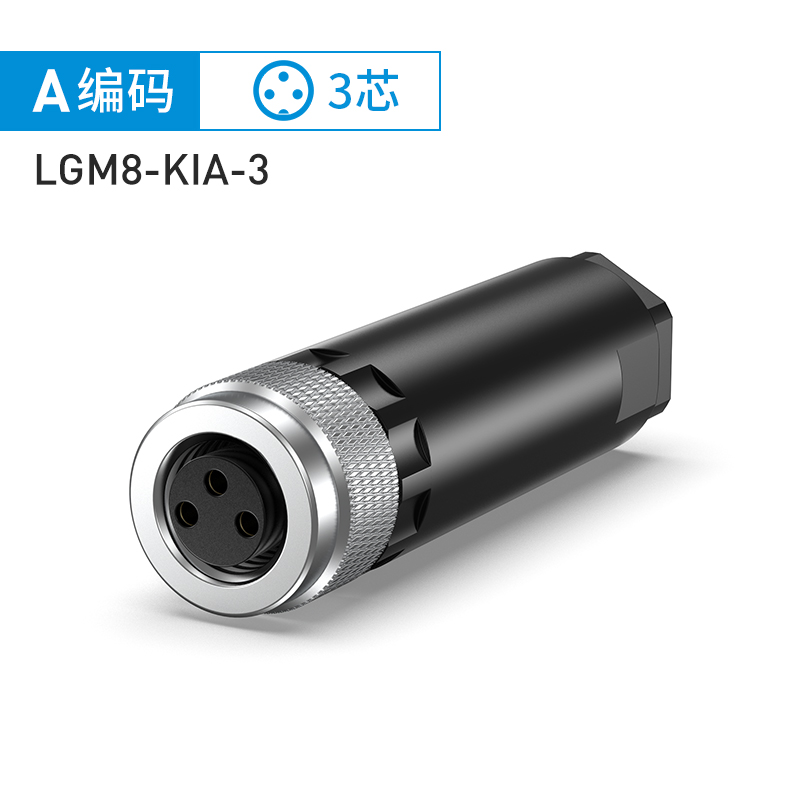

LGM8-KIA传感器/执行器电缆连接器

Description

M8孔式直头A编码Φ3.5-5mm

Product PDF
Obtain samples +86-577-62759735
商务数据

 产品名称

M8传感器/执行器电缆连接器(简称"M8连接器")

产品遵循标

型号规格

LGM8-KIA□-□

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

20 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数                            3                            4
额定电流(40°C)                                                              4 A
额定电压                           60 V                         30 V
额定冲击电压                         1500 V                        800 V
导线横截面(max)                                                        0.14~0.50mm2
AWG信号线(max)                                                        AWG26~AWG20
接触电阻                                                        ≤ 3 mΩ
电缆直径                                                        Φ3.5-5mm
接线方式                                                      螺丝压接式
环境温度（运行）                                                      -25 °C ... 85 °C
技术特性
技术标准/规范                                      IEC61076-2-104 ；IEC60947-2
防插错编码                                                           A-标准
电涌电压类别                                                          Ⅱ
污染等级                                                           3
保护等级                                                           IP67防护等级
插/拔周期                                                           > 100
扭  矩                                                           0.4Nm
接触件材料                                                           CuZn黄铜/CuSn青铜
材料接触表面                                                           Au金
芯端材料                                                           PA66
外壳材料                                                           PA66
锁紧螺母                                                           铜H59  镀镍
O型圈材质                                                            NBR
产品认证

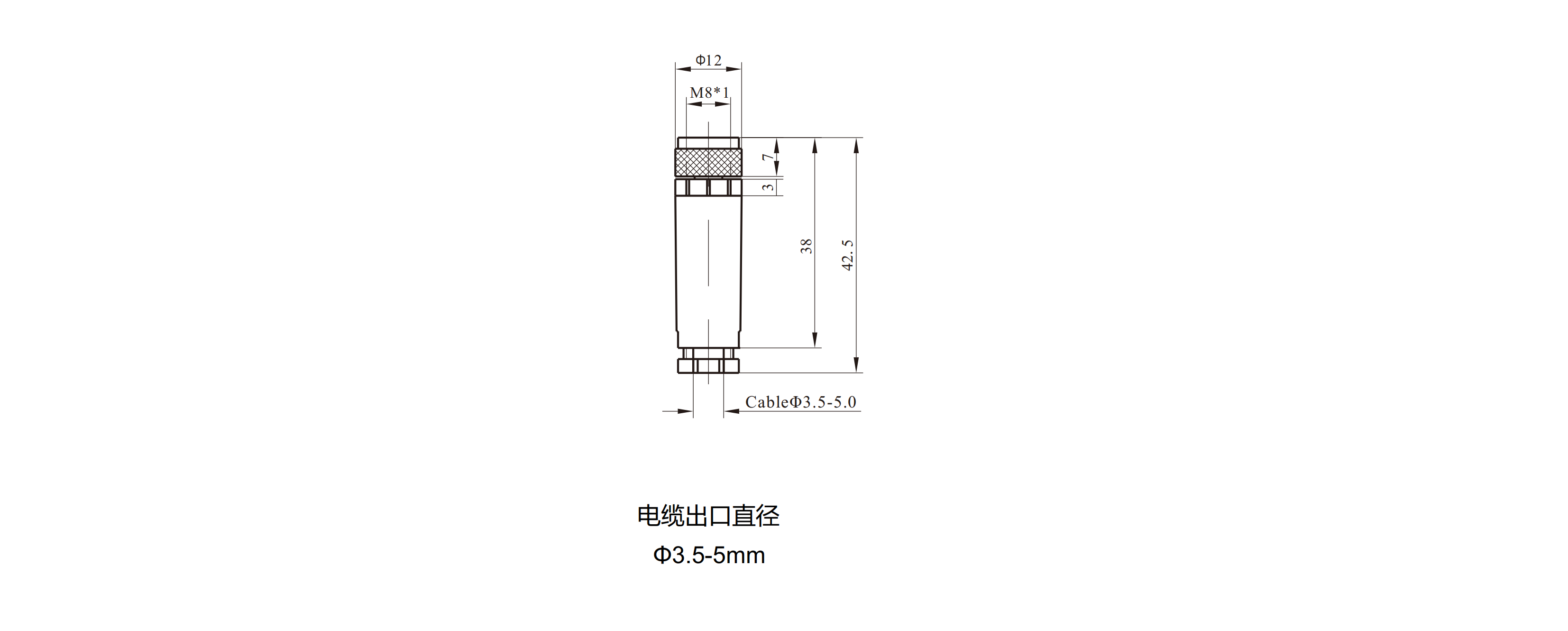

外观尺寸图

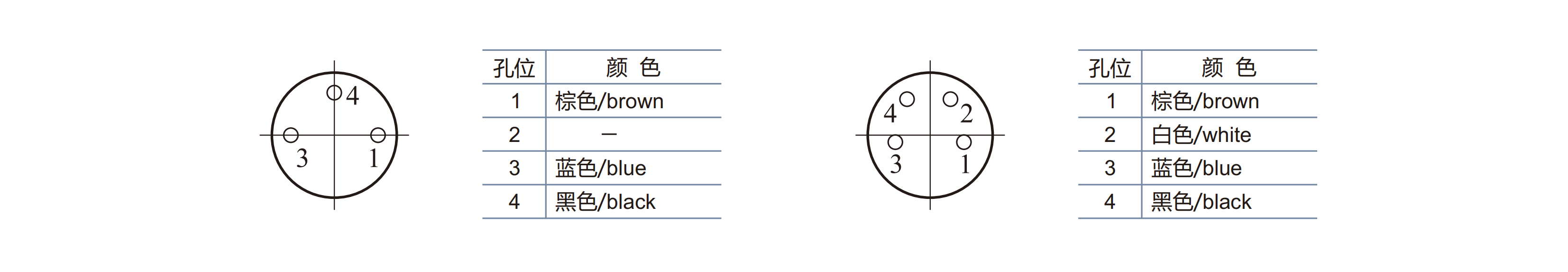

针位及布线示意图

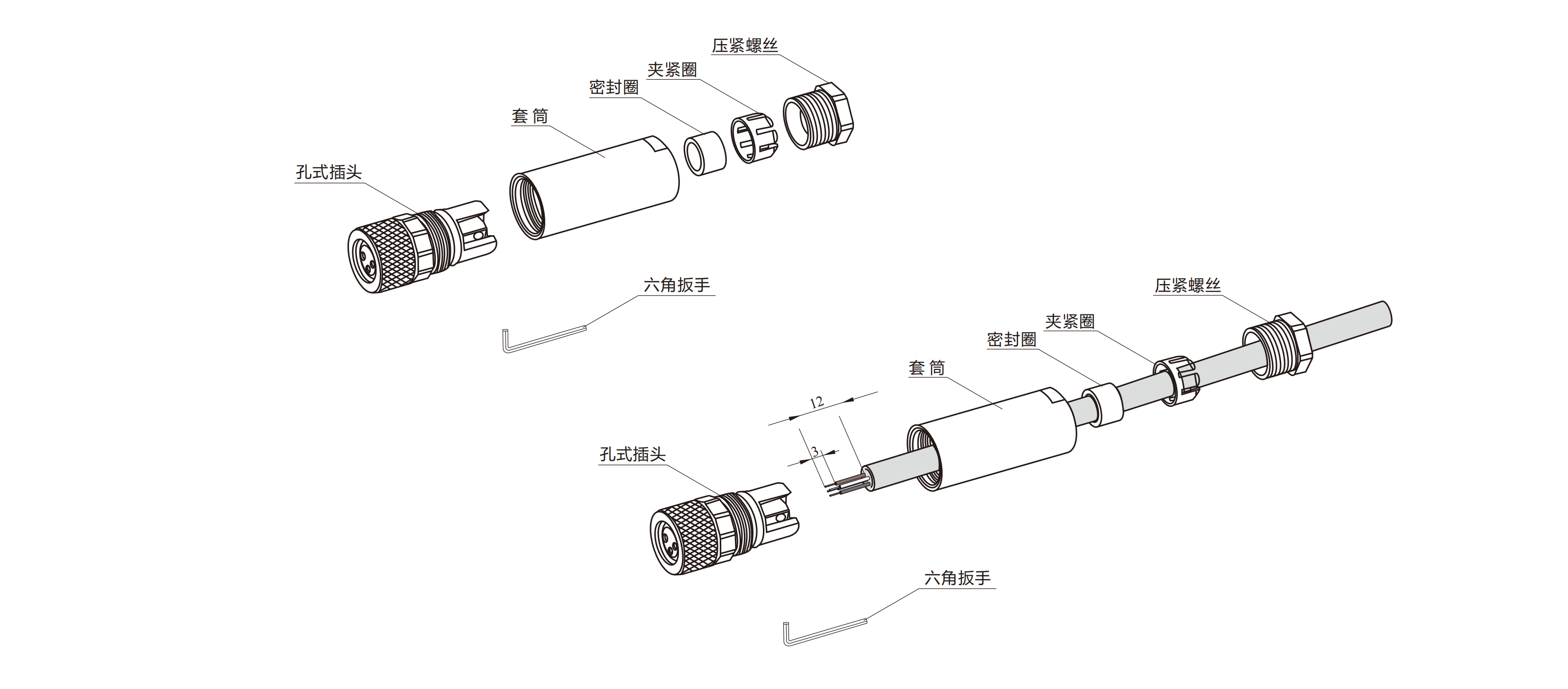

零部件及组装示意图
