产品名称 | M12传感器/执行器电缆连接器(简称"M12连接器") | 产品遵循标 |

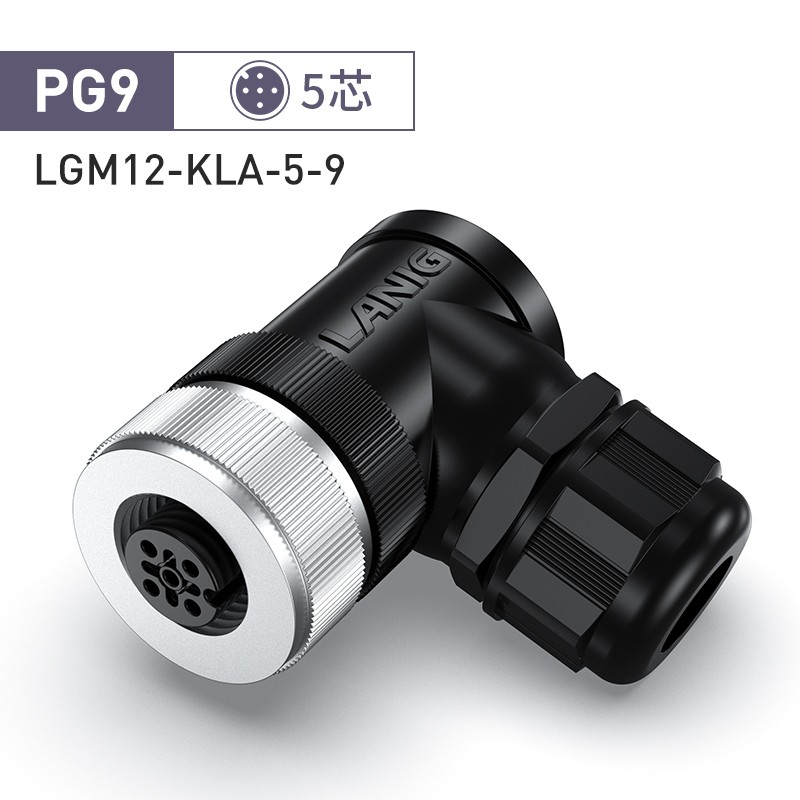

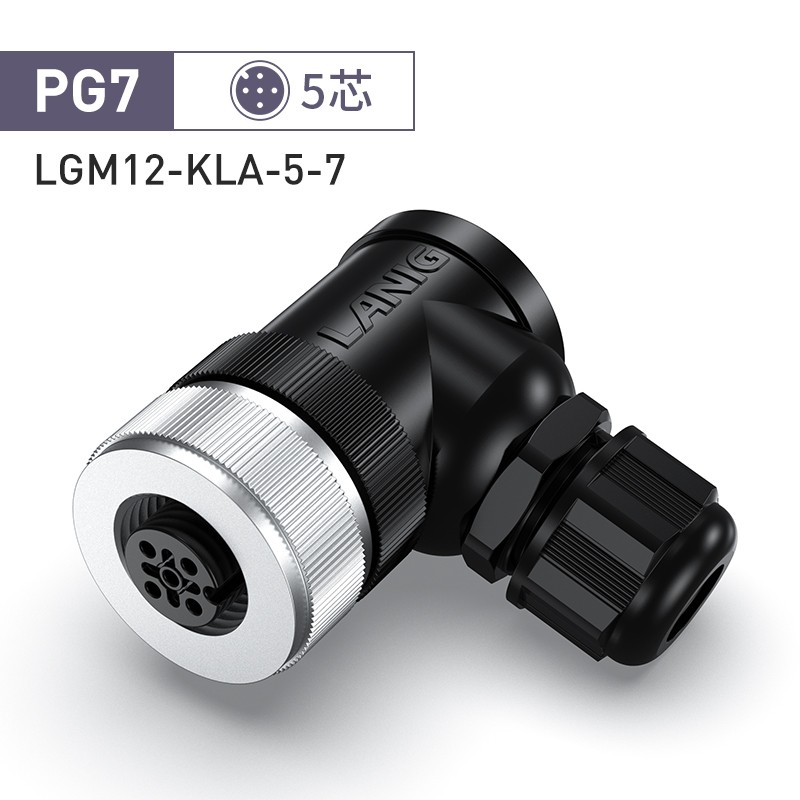

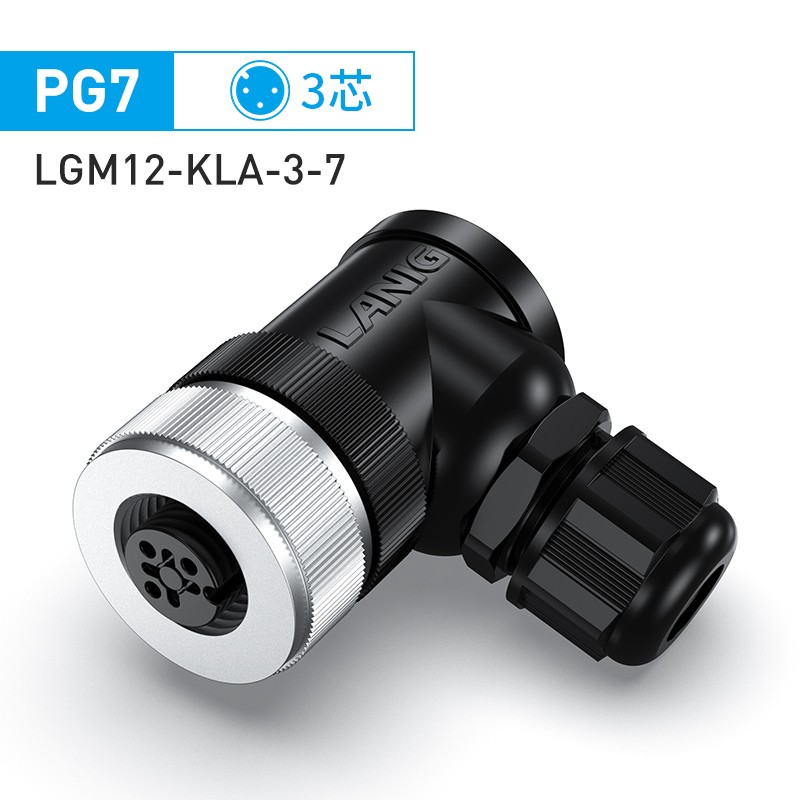

型号规格 | LGM12-KLA□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
产品名称 | M12传感器/执行器电缆连接器(简称"M12连接器") | 产品遵循标 |
型号规格 | LGM12-KLA□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
| 一般数据 | |||||||||||||||||||||||||||||||||||||||||
| 芯 数 | 3 | 4 | 5 | 8 | 12 | ||||||||||||||||||||||||||||||||||||
| 额定电流(40°C) | 4A | 2A | 1A | ||||||||||||||||||||||||||||||||||||||
| 额定电压 | 250 V | 60 V | 60 V | 30 V | |||||||||||||||||||||||||||||||||||||
| 额定冲击电压 | 2500 V | 500 V | 800 V | 500 V | |||||||||||||||||||||||||||||||||||||
| 导线横截面(max) | 0.75mm2 | 0.50mm2 | 0.25mm2 | ||||||||||||||||||||||||||||||||||||||
| AWG信号线(max) | AWG18 | AWG20 | AWG24 | ||||||||||||||||||||||||||||||||||||||
| 接触电阻 | ≤ 3 mΩ | ||||||||||||||||||||||||||||||||||||||||

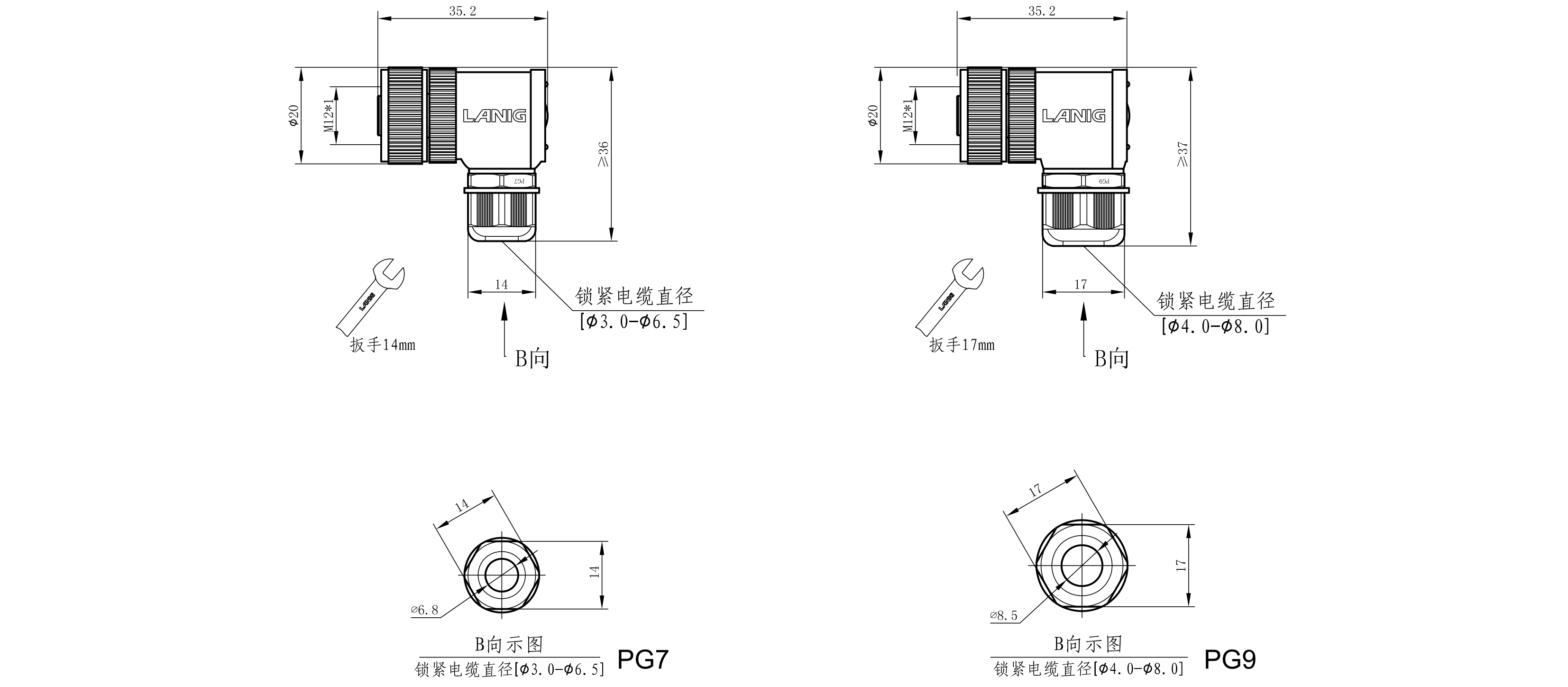

| 电缆直径 | PG7[Φ3-6.5mm] PG9[Φ4-8mm] | ||||||||||||||||||||||||||||||||||||||||

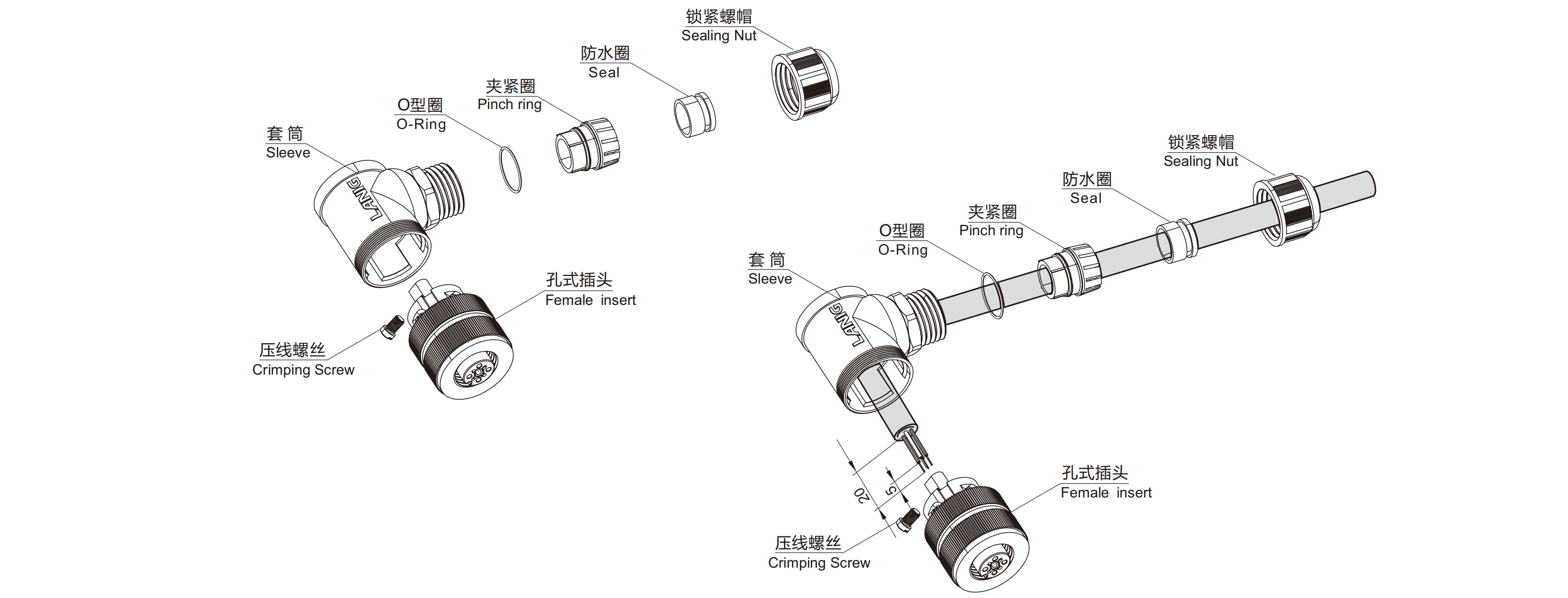

| 接线方式 | 螺丝压接式 | ||||||||||||||||||||||||||||||||||||||||
| 环境温度（运行） | -25 °C ... 85 °C | ||||||||||||||||||||||||||||||||||||||||
 技术特性 | |||||||||||||||||||||||||||||||||||||||||
| 技术标准/规范 | IEC61076-2-101 ；IEC60947-2 | ||||||||||||||||||||||||||||||||||||||||
| 防插错编码 | A-标准 | ||||||||||||||||||||||||||||||||||||||||
| 电涌电压类别 | Ⅱ | ||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3 | ||||||||||||||||||||||||||||||||||||||||
| 保护等级 | IP67防护等级 | ||||||||||||||||||||||||||||||||||||||||
| 插/拔周期 | > 100 | ||||||||||||||||||||||||||||||||||||||||
| 扭 矩 | 0.4Nm | ||||||||||||||||||||||||||||||||||||||||
| 接触件材料 | CuZn黄铜/CuSn青铜 | ||||||||||||||||||||||||||||||||||||||||
| 材料接触表面 | Au金 | ||||||||||||||||||||||||||||||||||||||||
| 芯端材料 | PA | ||||||||||||||||||||||||||||||||||||||||
| 外壳材料 | PA | ||||||||||||||||||||||||||||||||||||||||
| 锁紧螺母 | 铜H59 镀镍 | ||||||||||||||||||||||||||||||||||||||||
| O型圈材质 | NBR | ||||||||||||||||||||||||||||||||||||||||
