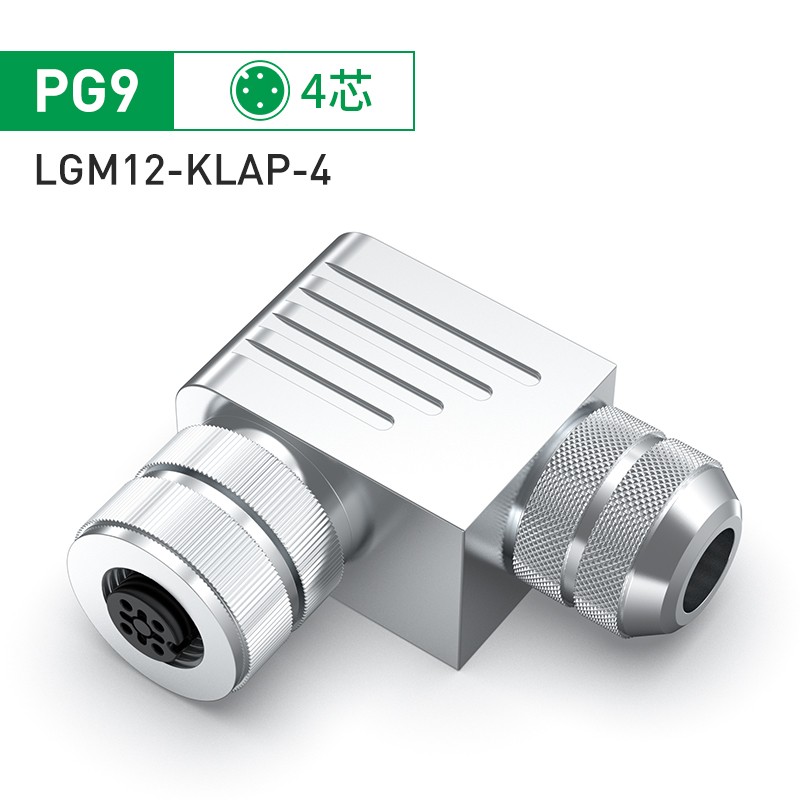

产品名称 | M12传感器/执行器电缆连接器(简称"M12连接器") | 产品遵循标 |

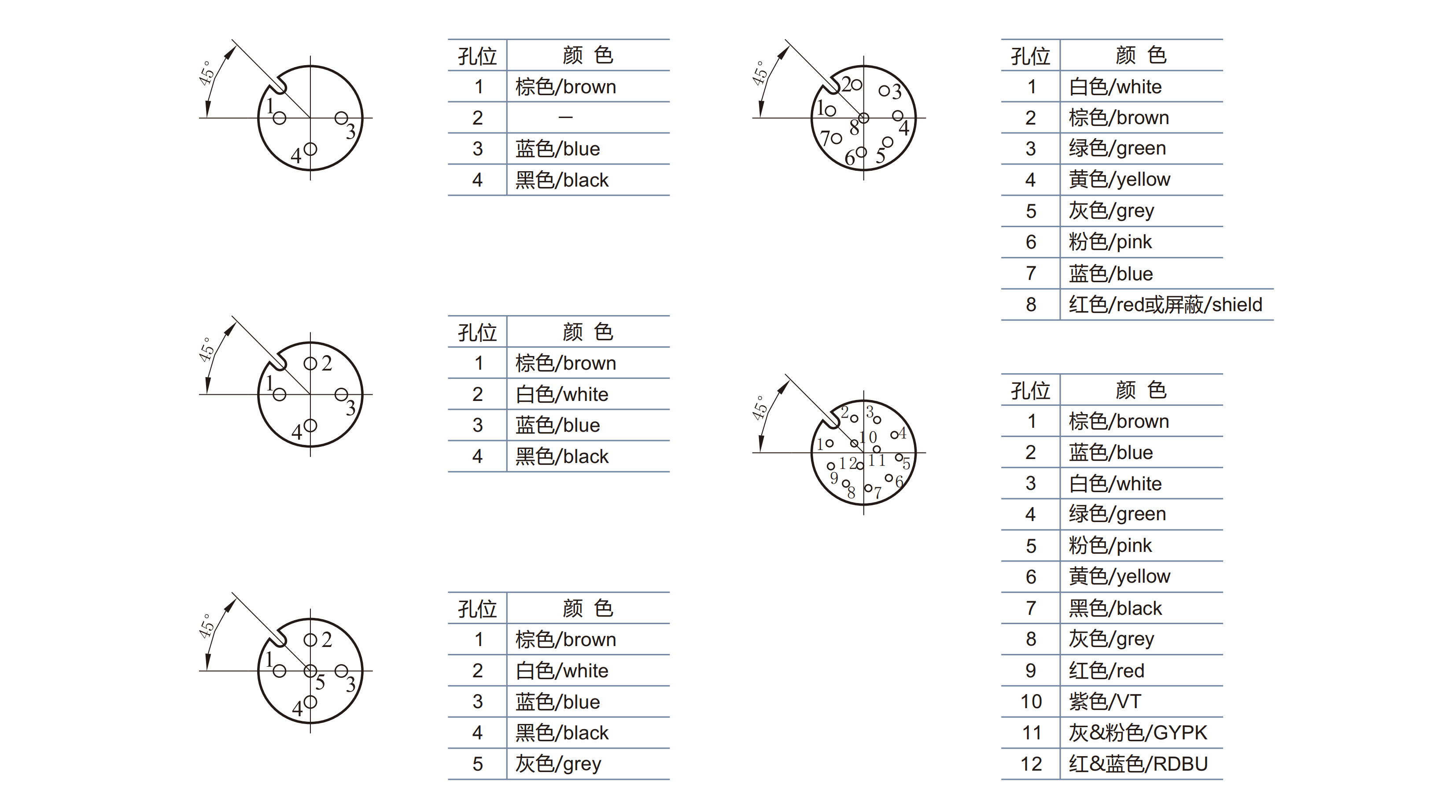

型号规格 | LGM12-KLAP□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
产品名称 | M12传感器/执行器电缆连接器(简称"M12连接器") | 产品遵循标 |
型号规格 | LGM12-KLAP□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
| 一般数据 | |||||||||||||||||||||||||||||||||||||||||||||||
| 芯 数 | 3 | 4 | 5 | 8 | 12 | ||||||||||||||||||||||||||||||||||||||||||
| 额定电流(40°C) | 4A | 2A | 1A | ||||||||||||||||||||||||||||||||||||||||||||
| 额定电压 | 250 V | 60V | 60V | 30V | |||||||||||||||||||||||||||||||||||||||||||
| 额定冲击电压 | 2500V | 1500V | 800V | 500V | |||||||||||||||||||||||||||||||||||||||||||
| 导线横截面(max) | 0.75mm2 | 0.50mm2 | 0.25mm2 | ||||||||||||||||||||||||||||||||||||||||||||
| AWG信号线(max) | AWG18 | AWG20 | AWG24 | ||||||||||||||||||||||||||||||||||||||||||||
| 接触电阻 | ≤3 mΩ | ||||||||||||||||||||||||||||||||||||||||||||||

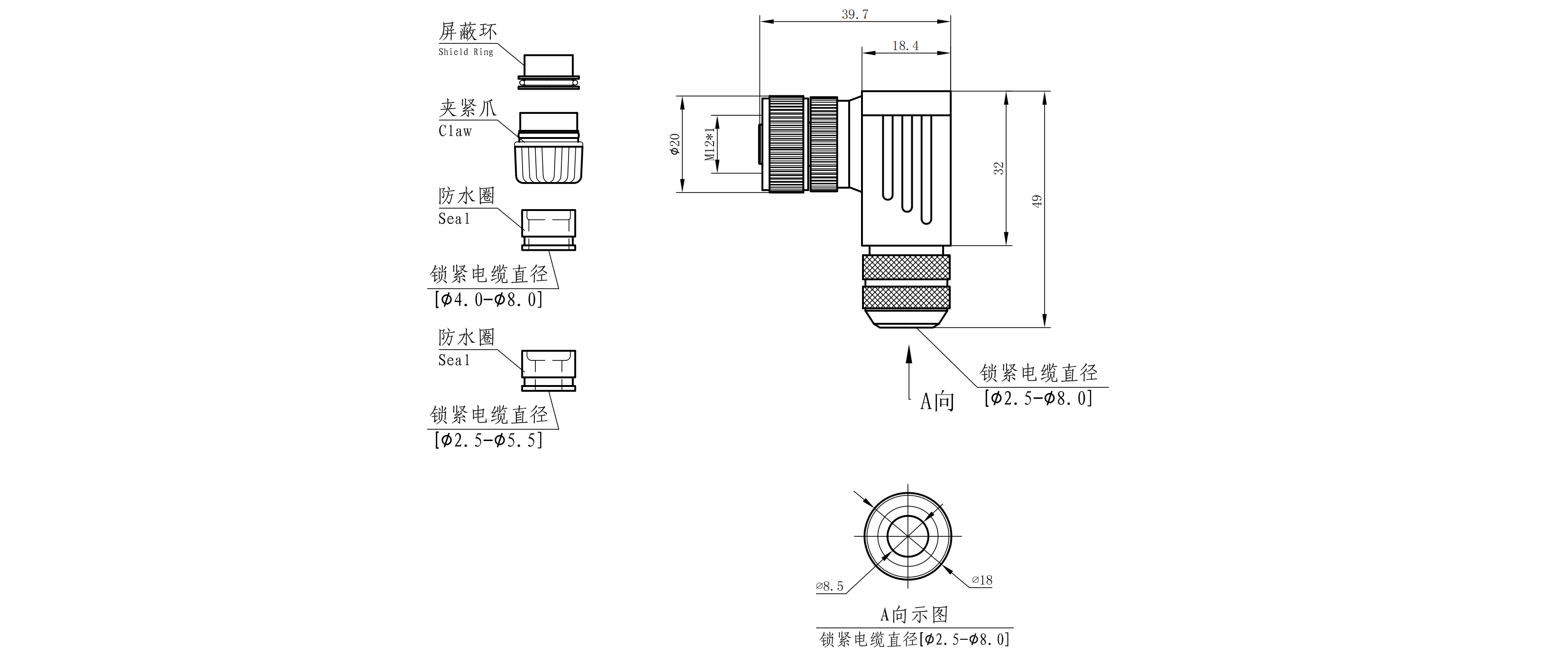

| 电缆直径 | [Φ2.5-5.5mm] [Φ4-8mm] | ||||||||||||||||||||||||||||||||||||||||||||||

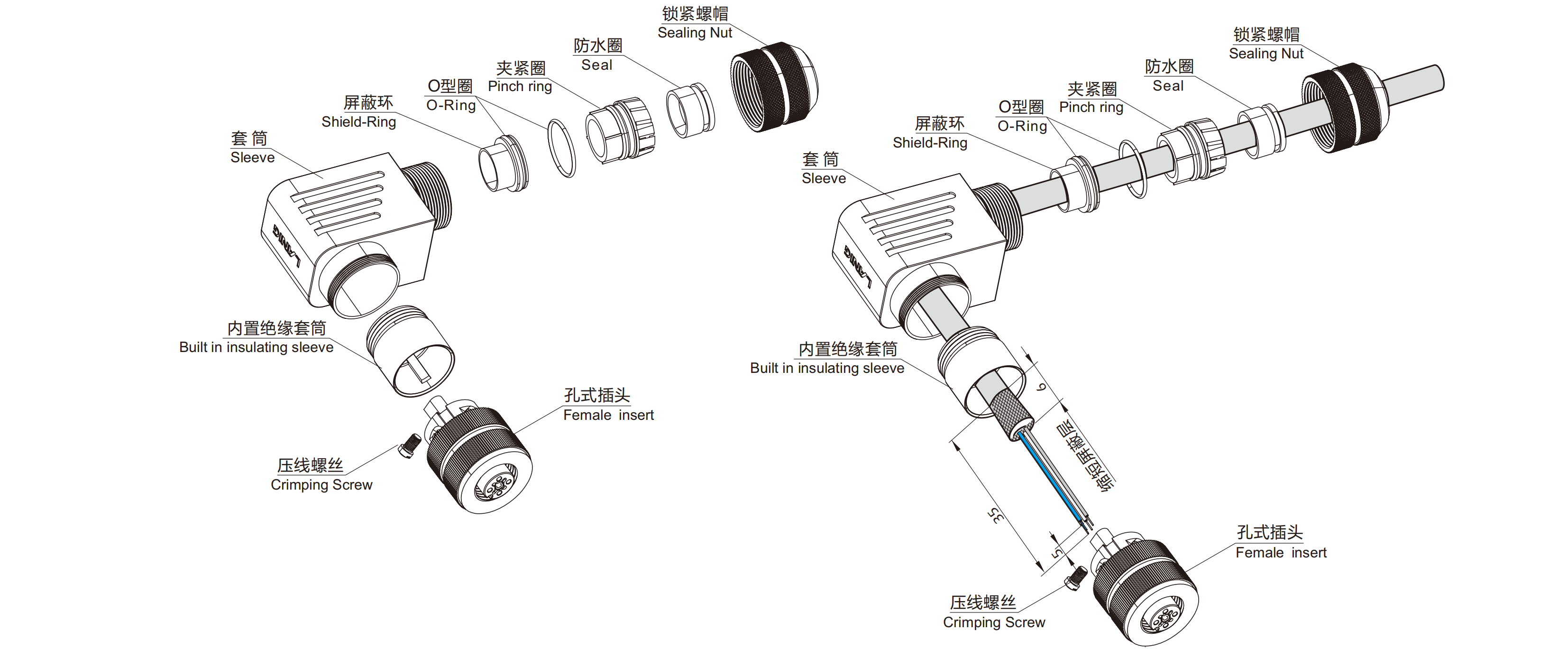

| 接线方式 | 螺丝压接式 | ||||||||||||||||||||||||||||||||||||||||||||||
| 环境温度（运行） | -25 °C ... 85 °C | ||||||||||||||||||||||||||||||||||||||||||||||
| 技术标准/规范 | IEC61076-2-101；IEC60947-2 | ||||||||||||||||||||||||||||||||||||||||||||||
| 防插错编码 | A-标准 | ||||||||||||||||||||||||||||||||||||||||||||||
| 电涌电压类别 | Ⅱ | ||||||||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3 | ||||||||||||||||||||||||||||||||||||||||||||||
| 保护等级 | IP68防护等级 | ||||||||||||||||||||||||||||||||||||||||||||||
| 插/拔周期 | >100 | ||||||||||||||||||||||||||||||||||||||||||||||
| 扭 矩 | 0.4Nm | ||||||||||||||||||||||||||||||||||||||||||||||
| 接触件材料 | CuZn黄铜/CuSn青铜 | ||||||||||||||||||||||||||||||||||||||||||||||
| 材料接触表面 | Au金 | ||||||||||||||||||||||||||||||||||||||||||||||
| 芯端材料 | PA | ||||||||||||||||||||||||||||||||||||||||||||||
| 外壳材料 | 黄铜 | ||||||||||||||||||||||||||||||||||||||||||||||
| 锁紧螺母 | 铜H59 镀镍 | ||||||||||||||||||||||||||||||||||||||||||||||
| O型圈材质 | NBR | ||||||||||||||||||||||||||||||||||||||||||||||
