KF3(1)
LGM12-KF[A/B/D]3法兰座

产品描述

M12孔式板前安装M16*1.5铣对边13.4mm

产品PDF
获取样品 0577-62759735
商务数据

 产品名称

M12法兰座

产品遵循标

型号规格

LGM12-KF[A/B/D]3-□□

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

20 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数        3          4            5         8          12           17
额定电流(40°C)                               4A      2A                 1.5A
额定电压                             250V    30V                 30V
额定冲击电压              2500V       1500V    800V                500V
导线横截面      0.34mm2 [AWG22]         0.25mm2 [AWG24]          0.14mm2 [AWG26]
接触电阻                                                         ≤ 3mΩ
绝缘电阻                                                         ≥ 100 MΩ
安装方式                                              板前安装 M16*1.5 铣对边13.4mm
接线方式                                               HB型/PCB型焊接 DX型压接
每件净重   0.017kg    0.018kg       0.019kg   0.020kg    0.022kg    0.025kg
环境温度（运行）                                                   -25 °C ... 90 °C
技术特性
技术标准/规范                                          IEC61076-2-101 ；IEC60947-2
防插错编码                                 A-编码 [3; 4; 5; 8; 12; 17芯] / B-编码 [3; 4; 5芯]/ D-编码 [3; 4; 5芯]
电涌电压类别                                                                 Ⅱ
污染等级                                                                 3
保护等级                                                   IP65/IP68/IP69K防护等级
插/拔周期                                                             ≥100
扭  矩                                                              0.4Nm
接触件材料                                                               CuSn
材料接触表面                                                               Ni/Au
芯端材料                                                               PA66
灌胶材料                                                               P E R
锁紧螺母                                                           铜H59  镀镍
O型圈材质                                                                NBR
产品认证

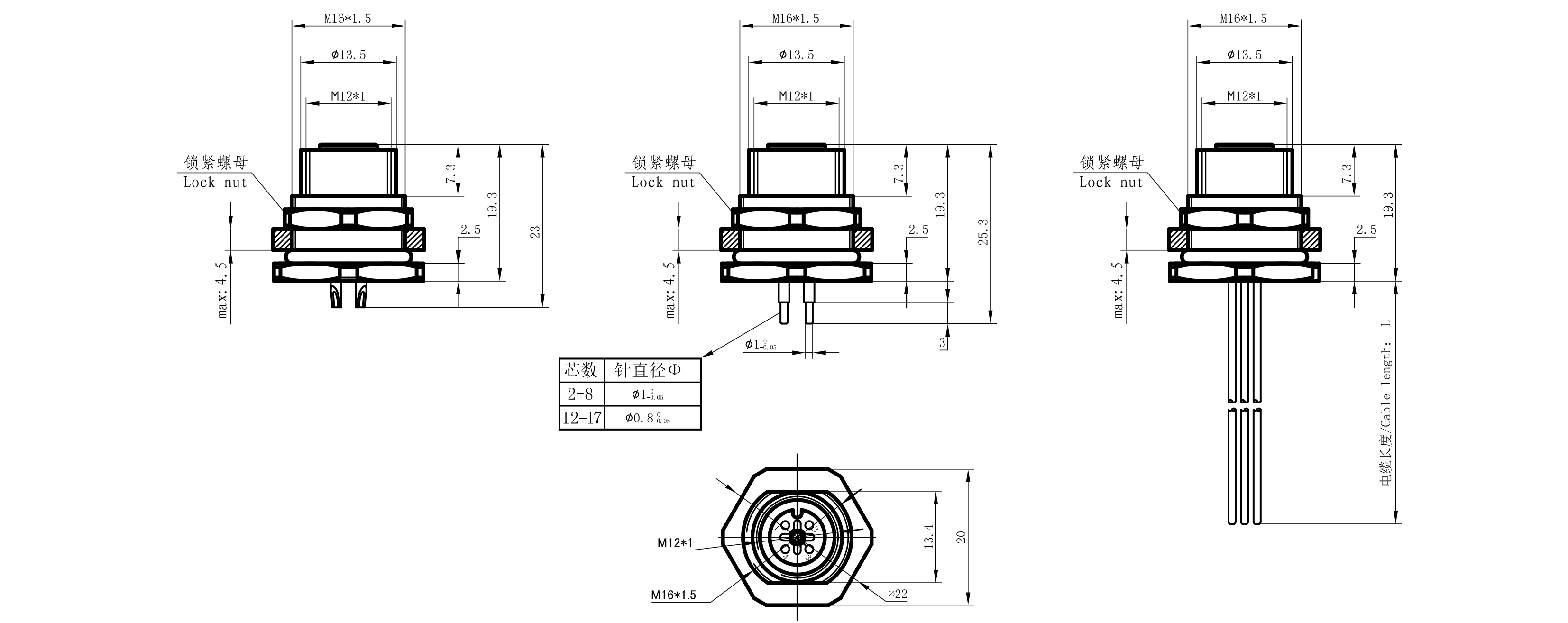

外观尺寸图

\03.LGM12-KFA B D3_01.png


针位及布线示意图

01.LGM12-KFA B D1_02(1).png


安装方式及预留安装孔示意图

03.LGM12-KFA B D3_03.png
