LGM8-ZF[A/B/D]2法兰座

产品描述

M8针式板前安装M8*1

产品PDF
获取样品 0577-62759735
商务数据

 产品名称

M8法兰座

产品遵循标

型号规格

LGM8-ZF[A/B/D]2-□□

[1]引脚分配和测试符合IEC 61076-2-104/114标准

包  装

20 Pcs.

[2]编码符合IEC60947-2标准；

包装尺寸

220*160m

[3]防护等级IP67 符合EN60529；

外包箱尺寸

320*320*200mm

[4]防振和抗冲击能力符合IEC60512-4标准。


技术数据
一般数据
芯     数           3         4          5         6                8
额定电流(40°C)                      4A       3A                   1.5A
额定电压           60 V                                                           30 V
导线横截面                                0.25mm2 [AWG24]   0.14mm2[AWG26]
接触电阻                                                        ≤ 5 mΩ
绝缘电阻                                                       ≥ 100 MΩ
安装方式                                                 板后安装 M8*1
接线方式                                            HB型\PCB型焊接 DX型压接
每件净重   0.0045kg   0.0046kg     0.0047kg   0.0048kg          0.0050kg
环境温度（运行）                                                    -25 °C ... 90 °C
技术特性
技术标准/规范                                IEC61076-2-104 ；IEC60947-2 ；IEC61076-2-114
防插错编码                             A-标准 [3芯; 4芯; 6芯; 8芯] / B-标准 [5芯]/ D-标准 [4芯]
电涌电压类别                                                                 Ⅱ
污染等级                                                                 3
保护等级                                                      IP65/IP67防护等级
插/拔周期                                                               ≥100
扭  矩                                                               0.2Nm
接触件材料                                                                 CuSn
材料接触表面                                                                Ni/Au
芯端材料                                                                PA66
灌胶材料                                                                P E R
锁紧螺母                                                         铜H59  镀镍
O型圈材质                                                              NBR
产品认证

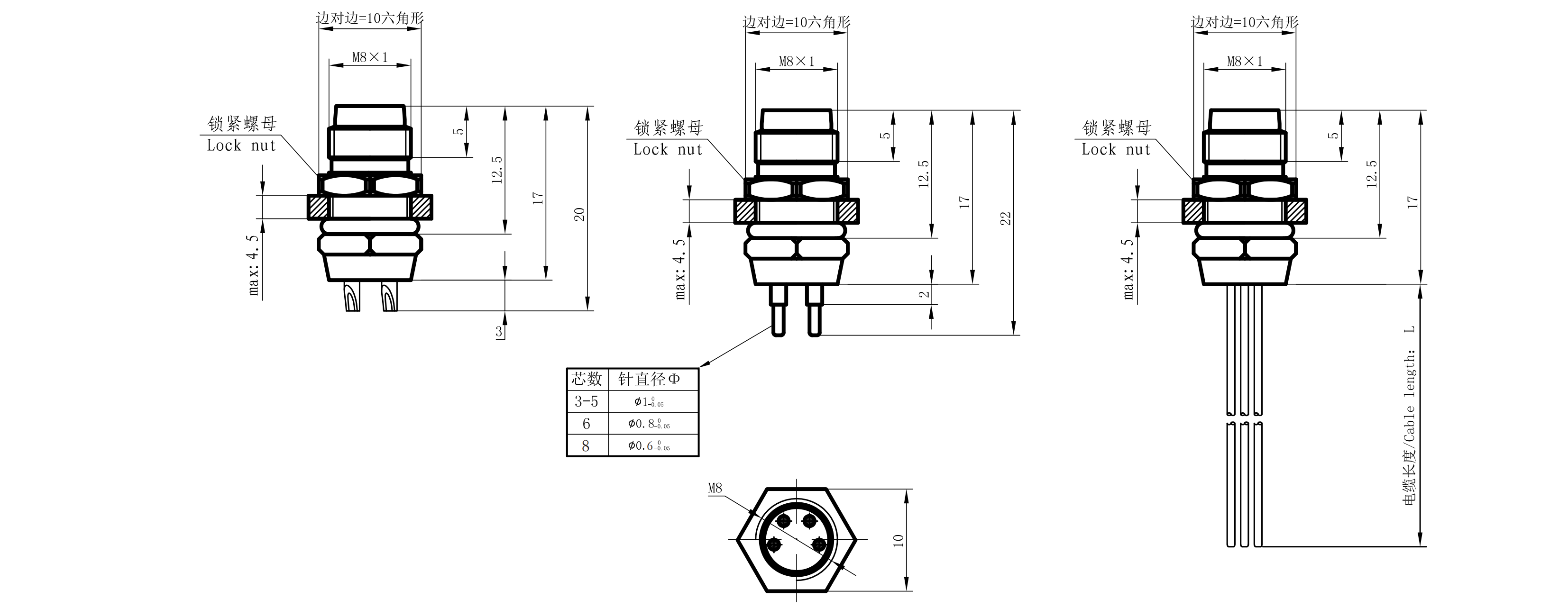

外观尺寸图

5.LGM8-ZFA B D2_01.png


针位及布线示意图

4.LGM8-ZFA B D1_02.png


安装方式及预留安装孔示意图

5.LGM8-ZFA B D2_02.png
