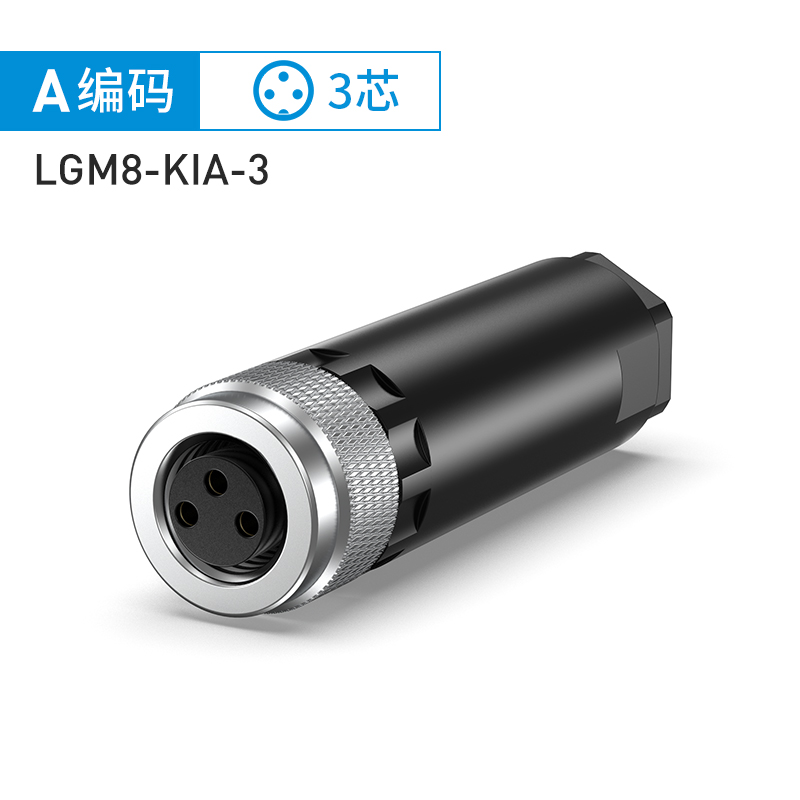

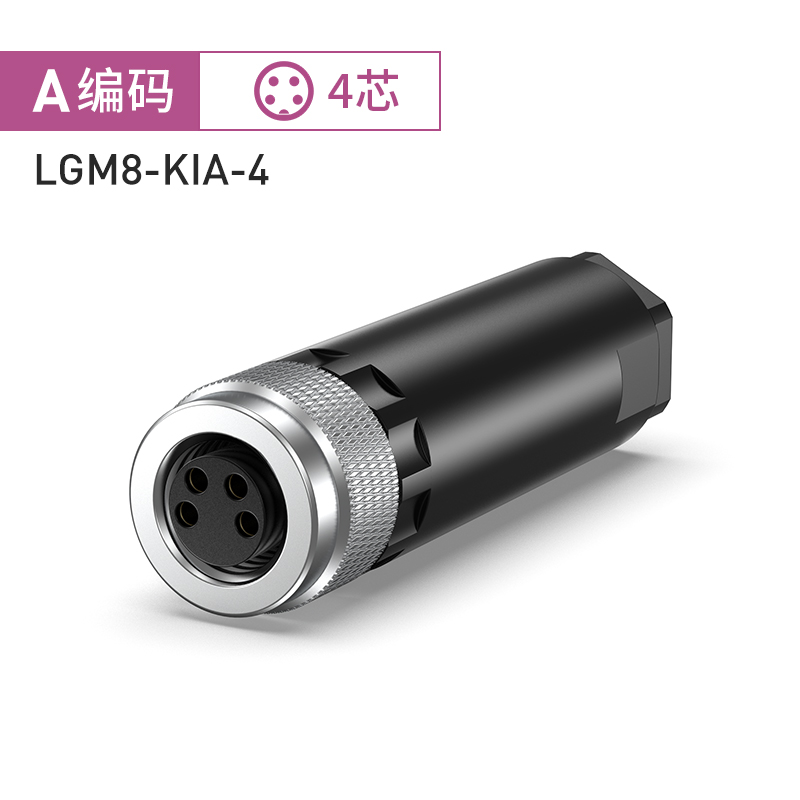

产品名称 | M8传感器/执行器电缆连接器(简称"M8连接器") | 产品遵循标 |
型号规格 | LGM8-KIA□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
产品名称 | M8传感器/执行器电缆连接器(简称"M8连接器") | 产品遵循标 |
型号规格 | LGM8-KIA□-□ | [1]引脚分配和测试符合IEC 61076-2-104/114标准 |
| 包 装 | 20 Pcs. | [2]编码符合IEC60947-2标准； |
包装尺寸 | 220*160m | [3]防护等级IP67 符合EN60529； |
外包箱尺寸 | 320*320*200mm | [4]防振和抗冲击能力符合IEC60512-4标准。 |
| 一般数据 | ||||||||||||||||||||||||||||||||||||||||||
| 芯 数 | 3 | 4 | ||||||||||||||||||||||||||||||||||||||||
| 额定电流(40°C) | 4 A | |||||||||||||||||||||||||||||||||||||||||
| 额定电压 | 60 V | 30 V | ||||||||||||||||||||||||||||||||||||||||
| 额定冲击电压 | 1500 V | 800 V | ||||||||||||||||||||||||||||||||||||||||
| 导线横截面(max) | 0.14~0.50mm2 | |||||||||||||||||||||||||||||||||||||||||
| AWG信号线(max) | AWG26~AWG20 | |||||||||||||||||||||||||||||||||||||||||
| 接触电阻 | ≤3 mΩ | |||||||||||||||||||||||||||||||||||||||||

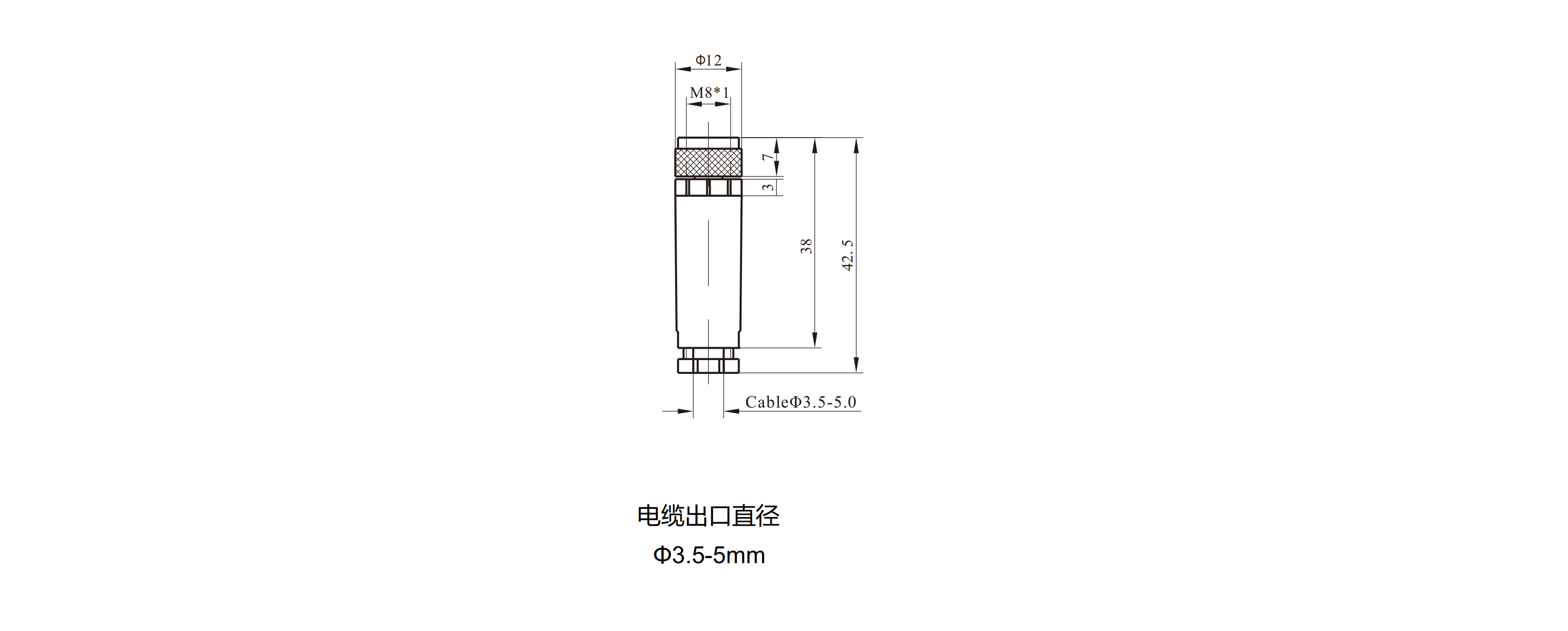

| 电缆直径 | Φ3.5-5mm | |||||||||||||||||||||||||||||||||||||||||

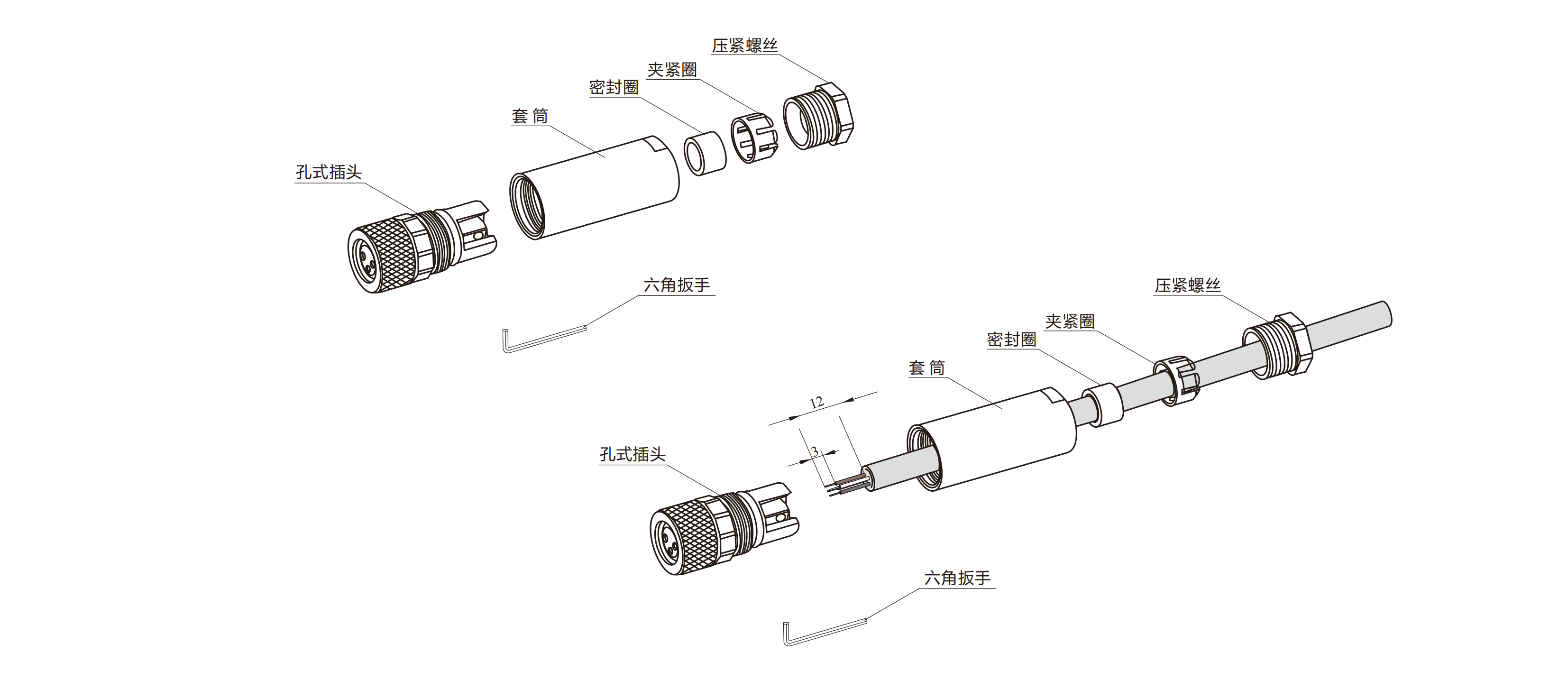

| 接线方式 | 螺丝压接式 | |||||||||||||||||||||||||||||||||||||||||
| 环境温度（运行） | -25 °C ... 85 °C | |||||||||||||||||||||||||||||||||||||||||
 技术特性 | ||||||||||||||||||||||||||||||||||||||||||
| 技术标准/规范 | IEC61076-2-104 ；IEC60947-2 | |||||||||||||||||||||||||||||||||||||||||
| 防插错编码 | A-标准 | |||||||||||||||||||||||||||||||||||||||||
| 电涌电压类别 | Ⅱ | |||||||||||||||||||||||||||||||||||||||||
| 污染等级 | 3 | |||||||||||||||||||||||||||||||||||||||||
| 保护等级 | IP67防护等级 | |||||||||||||||||||||||||||||||||||||||||
| 插/拔周期 | >100 | |||||||||||||||||||||||||||||||||||||||||
| 扭 矩 | 0.4Nm | |||||||||||||||||||||||||||||||||||||||||
| 接触件材料 | CuZn黄铜/CuSn青铜 | |||||||||||||||||||||||||||||||||||||||||
| 材料接触表面 | Au金 | |||||||||||||||||||||||||||||||||||||||||
| 芯端材料 | PA66 | |||||||||||||||||||||||||||||||||||||||||
| 外壳材料 | PA66 | |||||||||||||||||||||||||||||||||||||||||
| 锁紧螺母 | 铜H59 镀镍 | |||||||||||||||||||||||||||||||||||||||||
| O型圈材质 | NBR | |||||||||||||||||||||||||||||||||||||||||
